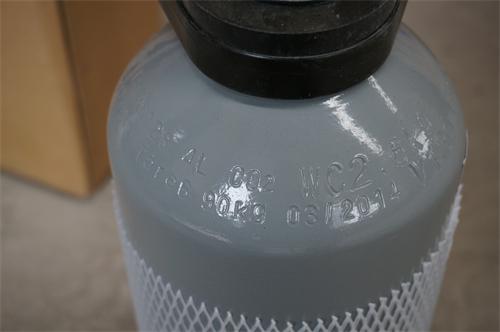

氧气瓶钢印标志规定
一、气瓶的颜色标记
气瓶的颜色标记系指气瓶外表面的瓶色、字样、字色和色环，其作用有二：一是气瓶种类识别根据；二是防止气瓶锈蚀。
1．颜色标记详见表4—16和表4—17。
序号 | 介质名称 | 化学式 | 瓶色 | 字样 | 字色 | 色环 |
1 | 氢 | H2 | 淡绿 | 氢 | 大红 | P=20MPa淡黄色环一道 P=30MPa淡黄色环二道 |
2 | 氧 | O2 | 淡酞蓝 | 氧 | 黑 | P=20MPa白色环一道 P=30MPa白色环二道 |
3 | 氨 | NH3 | 淡黄 | 氨 | ||
4 | 氯 | CL2 | 深绿 | 氯 | 白 | |
5 | 空气 | 黑 | 空气 | P=20MPa白色环一道 P=30MPa白色环二道 | ||
6 | 氮 | N2 | 氮 | 淡黄 | ||
7 | 碳酰二氯 | COCL2 | 白 | 液化光气 | 黑 | |
8 | 硫化氢 | H2S | 液化硫氢 | 大红 | ||
9 | 溶解乙炔 | C2H2 | 乙炔不可近火 | |||
10 | 二氧化碳 | O2 | 铝白 | 液化二氧化碳 | 黑 | P=20MPa黑色环一道 |
11 | 二氯二氟甲烷 | CF2CL2 | 液化氟氯烷-12 | |||
12 | 三氟氯甲烷 | CF2CL | 液化氟氯烷-13 | P=12．5MPa深绿色环一道 | ||
13 | 四氟甲烷 | CF4 | 氟氯烷-14 | |||
14 | 二氯氟甲烷 | CHFCL2 | 液化氟氯烷-21 | |||
15 | 二氟氯甲烷 | CHF2CL | 液化氟氯烷-22 | |||
16 | 三氟甲烷 | CHF3 | 液化氟氯烷-23 | |||
17 | 四氟二氯乙烷 | CF2CL-CF2CL | 液化氟氯烷-114 | |||
18 | 六氟乙烷 | CF3CF3 | 液化氟氯烷-116 | P=12．5MPa深绿色环一道 | ||
19 | 二氟溴甲烷 | CF2CLBr | 液化氟氯烷-12B1 | |||
20 | 三氯溴甲烷 | CF3Br | 液化氟氯烷-13B1 | P=12．5MPa深绿色环一道 | ||
21 | 二氟氯乙烷 | CH3CF2CL | 液化氟氯烷-142 | |||
22 | 三氟乙烷 | CH3CF3 | 液化氟氯烷-143 | 大红 | ||
23 | 偏二氟乙烷 | CH3CHF2 | 液化氟氯烷152a | |||
24 | 甲烷 | CH4 | 棕 | 甲烷 | 白 | P=20MPa淡黄色环一道 P=30MPa淡黄色环二道 |
25 | 乙烷 | C2H6 | 液化乙烷 | P=15MPa淡黄色环一道 P=20MPa淡黄色环二道 | ||
26 | 丙烷 | C3H8 | 液化丙烧 | |||
27 | 环丙烷 | CH2CH2CH2 | 液化环丙烷 | |||
28 | 正丁烷 | n-C4H10 | 液化正丁烷 | |||
29 | 异丁烷 | 2-C4H10 | 液化丁烷 | |||
30 | 乙烯 | C2H4 | 液化乙烯 | 淡黄 | P=15MPa白色环一道 P=20MPa白色环二道 | |
31 | 丙烯 | C3H6 | 液化丙烯 | |||
32 | 1-丁烯 | C4H8-[1] | 液化丁烯 | |||
33 | 异丁烯 | 2-C4H8 | 液化异丁烯 | |||
34 | 1，3丁二烯 | C4H6-[1，3] | 液化丁二烯 | P=20MPa白色环一道 P=30MPa白色环二道 | ||
35 | 氩 | Ar | 银灰 | 氩 | 深绿 | |
36 | 氦 | He | 氦 | |||
37 | 氖 | Ne | 氖 | |||
38 | 氪 | Kr | 氪 | |||
39 | 氙 | Xe | 氙 | |||
40 | 三氟化硼 | BF3 | 三氟化硼 | 黑 | ||
41 | 溴化氢 | HBr | 液化溴化氢 | |||
42 | 氟化氢 | HF | 液化氟化氢 | |||
43 | 一氧化二氮 | N2O | 液化一氧化二氮 | P=15MPa深绿色环一道 | ||
44 | 氯化氢 | HCL | 液化氯化氢 | |||
45 | 四氧化二氮 | N2O4 | 液化四氧化二氮 | |||
46 | 二氧化硫 | SO2 | 液化二氧化硫 | |||
47 | 六氟化硫 | SF6 | 液化六氟化硫 | P=12．5MPa深绿色环一道 | ||
48 | 溴乙烯 | CH2=CHBr | 液化溴乙烯 | |||
49 | 六氟丙烯 | C3H6 | 液化六氟丙烯 | |||
50 | 液化石油气 | 液化石油气 | 大红 | |||
51 | 甲基乙烯基醚 | CH2=CHOCH3 | 液化乙基甲醚 | |||
52 | 氯甲烷 | CH3CL | 液化氯甲烷 | |||
53 | 氯乙烷 | C2H5CL | 液化氯乙烷 | |||
54 | 氯乙烯 | CH2=CHCL | 液化氯乙烯 | |||
55 | 三氟氯乙烯 | CF2=CFCL | 液化三氟氯乙烯 | |||
56 | 溴甲烷 | CH3Br | 液化溴甲烷 | |||
57 | 氟乙烯 | CH2=CHF | 液化氟乙烯 | |||
58 | 偏二氟乙烯 | CH2=CF2 | 液化偏二氟乙烯 | P=12．5MPa淡黄色环一道 | ||
59 | 甲胺 | CH3NH2 | 液化甲胺 | |||
60 | 二甲胺 | (CH3)2NH | 液化二甲胺 | |||
61 | 三甲胺 | (CH3)3N | 液化三甲胺 | |||
62 | 乙胺 | C2H5NH2 | 液化乙胺 | |||
63 | 甲醚 | (CH3)2O | 液化甲醚 | |||
64 | 环氧乙烷 | CH2OCH2 | 液化环氧乙烷 |
②瓶色包括瓶帽、护罩的颜色。
充装介质 | 瓶色 | 字色 | 色环 | |
剧毒类 | 白 | 可燃气体：大红 不可燃气体：黑 | ||
氟氯烷类 | 铝白 | 深绿 | ||
烃类 | 烷烃 | 棕 | 白 | 淡黄 |
烯烃 | 淡黄 | 白 | ||
特种气体类 | 桔黄 | 深绿 | ||
其它气体类 | 银灰 | 可燃气体：大红 不可燃气体：黑 | 无机气体：深绿 有机气体或混合气体：淡黄 | |
中东氧气瓶压紧方式的确定.
通常零件在以V型块定位时，压紧点一般放在零件的上表面，以保证零件在整个接触面上获得均匀的压紧，变形最小，这对薄壁件的夹紧尤为重要。
此焊接件由于受焊接位置的影响，压紧点无法选在瓶体上表面，储罐，否则，不仅会减少本就狭小的施焊空间，也会使工装结构复杂化。
针对此焊接件结构特征，综合考虑下，把气瓶压紧点选在瓶体内圆表面贴合V型定位面处，并采用圆弧面压紧，可使压紧点的方向依然落在V型块的中心，压紧部位靠气瓶端口附近，做成盘形堵盖，并在其上做出进、出气孔。这样，即可对气瓶实现可靠地压紧，合理地避让出施焊空间，适应工装整体结构布局的需要，还能同时满足本工序焊接前后通气要求。整体采用移动压紧方式，并使压紧机构尾部调节支承部分，与工装底板在X方向的导引槽有一定精度的定位要求，可使压紧机构在移动时保证压紧位置的准确性。
